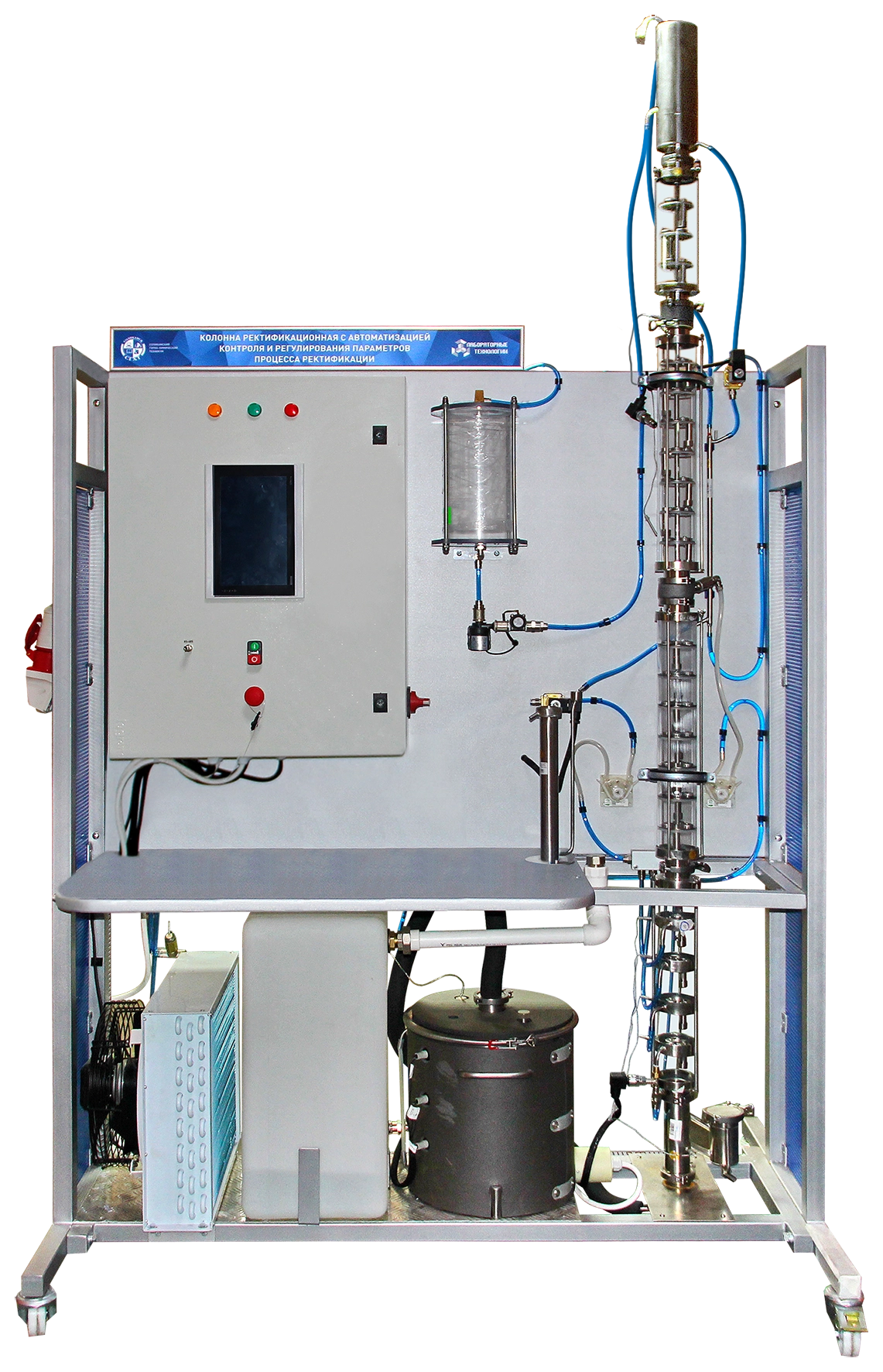

Комплект учебно-лабораторного оборудования "Изучение принципа работы ректификационной колонны непрерывного действия"
Стенд позволяет обучающимся непосредственно ознакомиться с работой ректификационной колонны непрерывного действия и получить практические знания и навыки, освоив выполнение следующих операций и действий:
· подготовка колонны к работе (запуску);
· запуск/остановка колонны;
· подготовка исходного сырья;
· вывод колонны на "режим";
· выявление и устранение неисправностей, связанных с эксплуатацией колонны и сопутствующего оборудования;
· чтение технологических схем;
· чтение электрических схем.
Стенд выполнен в виде рамной напольной конструкции с колесными опорами, на которой размещено оборудование для изучения процесса ректификации бинарной и многокомпонентной смесей в ректификационных колоннах непрерывного типа. Колонна оснащена необходимыми датчиками температуры и давления.
Управление колонной осуществляет ПЛК с графическимдисплеем, система обеспечивает автоматизированный контроль и регулированиепараметров процесса ректификации.Преимущества
1. Уникальная разработка, не имеющая аналогов.
2. Соответствует методическим рекомендациям программы "Профессионалитет" для специальностей:
· 18.02.09 "Переработка нефти и газа" (ФГОС №646 от 17.11.2020 г.);
· 18.02.15 "Биохимическое производство" (ФГОС №371 от 22.04.2014 г.);
· 19.02.11 "Технология продуктов питания из растительного сырья" (ФГОС №341 от 03.07.2024 г.);
· 12.02.10 "Монтаж, техническое обслуживание и ремонт биотехнических и медицинских аппаратов и систем";
· 13.02.02 "Теплоснабжение и теплотехническое оборудование" (ФГОС №1585 от 09.12.2016 г.).
3. Точное воспроизведение реального технологического процесса , в отличие от колонн периодического действия.
4. Возможность размещения в обычной аудитории для занятий благодаря мобильности и компактности.
5. Собственное производство полного цикла с применением отечественных компонентов.Комплектация
1. Комплект учебно-лабораторного оборудования — 1 шт. (в том числе:
· напольное основание с колесными опорами;
· многомодульная тарельчатая колпачковая операционная колонна непрерывного действия;
· парогенератор с системой нагрева;
· дефлегматор Димрота;
· система подачи исходной смеси в колонну;
· отводчик кубового остатка;
· холодильник прямоточный;
· модуль непрерывного измерения концентрации конечного продукта;
· емкость для исходной смеси;
· шкаф управления и индикации;
· система охлаждения;
· комплект для определения концентрации этилового спирта в бинарной смеси).
2. Паспорт изделия, руководство по эксплуатации, методические рекомендации.
