Анализатор цепей LibreVNA
Технические характеристики LibreVNA
| Частота измерения | 100 кГц - 6 ГГц |
| Количество тестовых портов | 2 |
| Динамический диапазон | до 3 ГГц, откалиброванный: > 95 дБ |
| от 6 ГГц, откалиброванный: > 50 дБ | |
| Ширина полосы пропускания | 10 Гц - 50 кГц |
| Точки сканирования -40 дБмВт - 0 дБмВт | до 4501 точки |
| Скорость точки развертки | < 500 импульсов в секунду |
| Точность частоты | < 2 ppm |
| Выходная мощность | -40 дБм - 0 дБм |
| Импеданс | 50 Ом |
| Измерения | S11, S21, S12, S22 |
| Общие характеристики | |
| Источник питания | постоянный ток 5 В, 1,5 А (питание от USB) |
| Потребляемая мощность | 7 Вт |
| Интерфейс | USB Type-C |
| Поддержка операционной системы | Windows, Linux, MacOS (64 bit) |
| Габариты | 122 х 98 х 16 мм |
| Вес | 600 г |

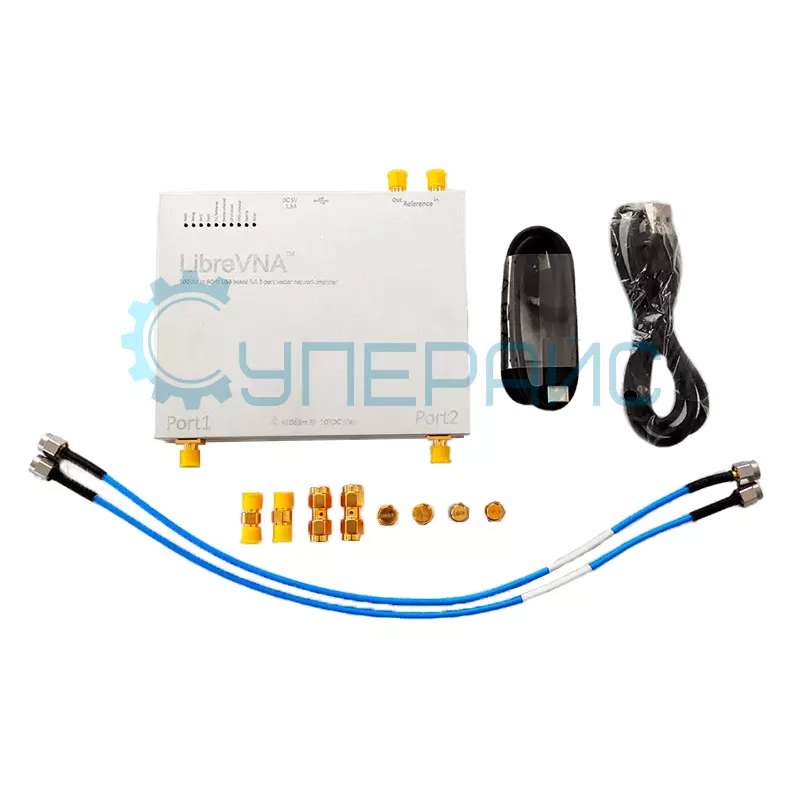

| Комплектация | анализатор цепей LibreVNA – 1 шт кабель USB питания – 1 шт кабель USB Type-C – 1 шт SS405 RF кабель – 2 шт набор калибровочных деталей SMA – 1 шт разъем SMA – 4 шт руководство пользователя – 1 шт |
| Совместимость | Кабель LOTO USB Type B - USB Type A x2 с дополнительным питанием |

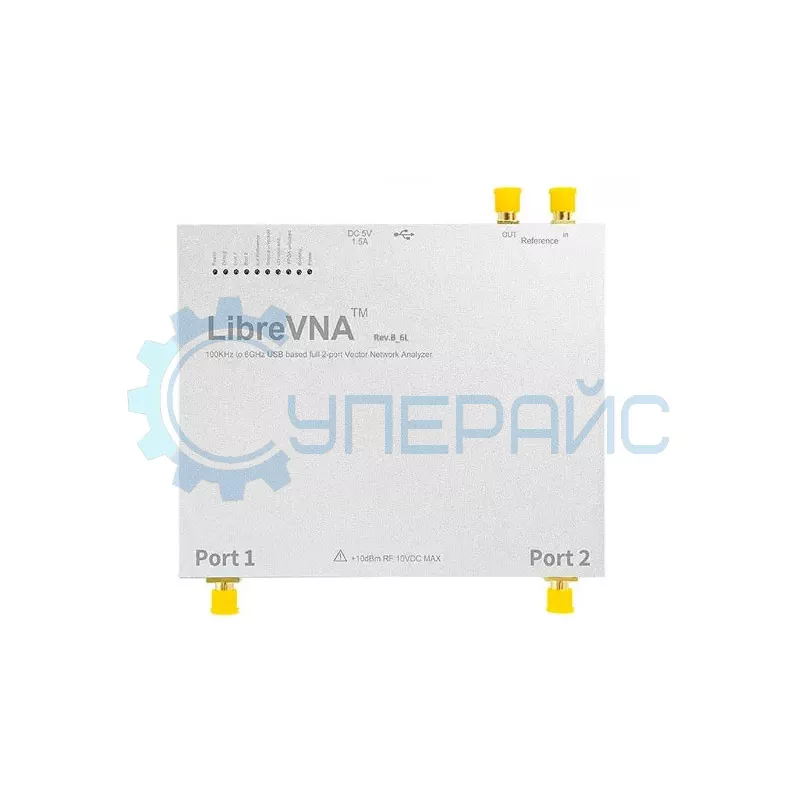

Векторный анализатор цепей LibreVNA
Портативный анализатор цепей LibreVNA — это компактное, но функциональное устройство, гарантирующее точность и оперативность измерений. Благодаря компактности и небольшому весу он стал незаменимым инструментом для профессионалов. Его удобно брать с собой даже на выезды.
Портативный прибор для точного анализа
Прибор поставляется в полной комплектации, включающей все необходимые компоненты для комфортной работы: кабели питания и интерфейса, разъёмы и набор калибровочных деталей SMA. С ним не придётся тратить время на поиск дополнительных аксессуаров — LibreVNA готов к использованию сразу после распаковки.
Его преимущества:
- Оборудован двумя тестовыми портами для подключения к различным устройствам. Это обеспечивает гибкость в работе и позволяет использовать анализатор в различных сценариях.
- Поддержка операционных систем семейств Windows, Linux, MacOS (64 bit) делает его универсальным инструментом для работы на различных платформах.
- Скорость точки развёртки <500 импульсов в секунду гарантирует оперативную и точную обработку данных, позволяя быстро получать результаты.
Анализатор цепей LibreVNA — надёжный помощник для специалистов в отраслях электроники и радиотехники. Портативность, функциональность и точные измерения делают его неотъемлемым компаньоном в работе. Благодаря высокой скорости измерений он становится одним из основных инструментов в арсенале инженера-электронщика.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
