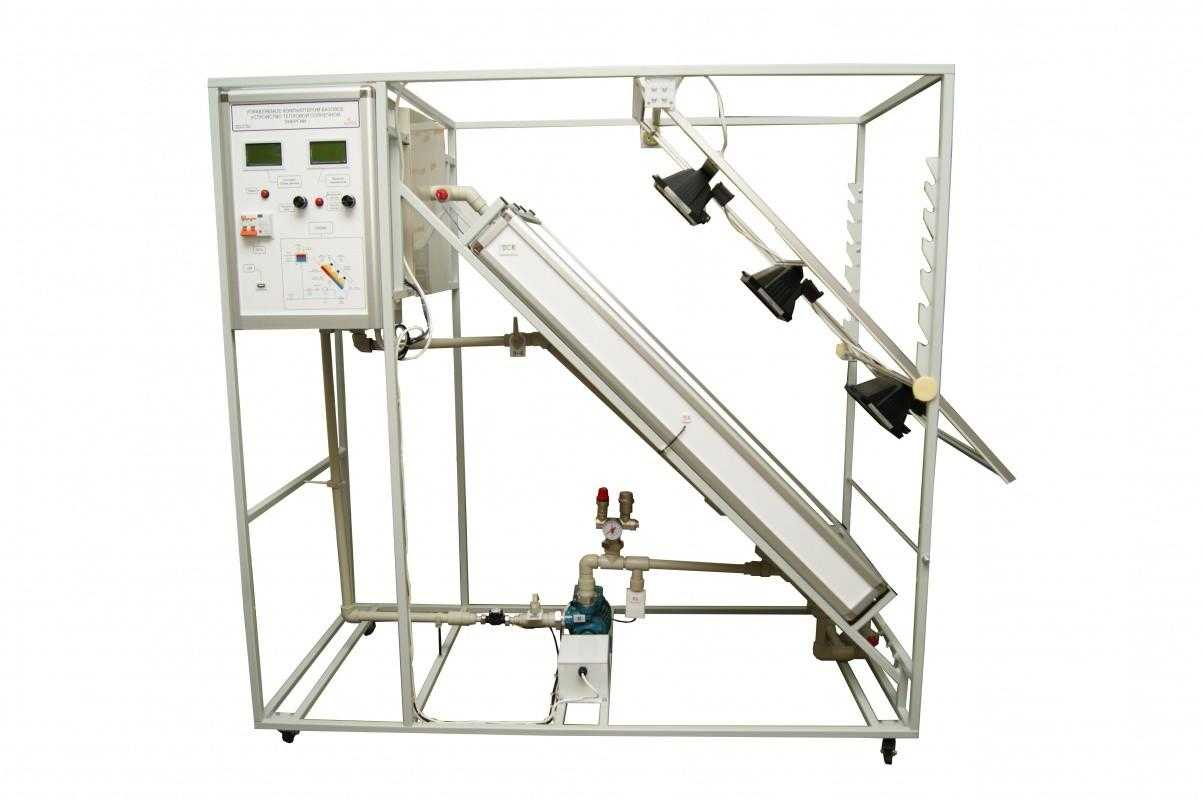

Учебный стенд «Установка преобразования солнечной энергии в тепловую энергию под управлением компьютера»

Описание товара

Назначение

Учебное оборудование представляет собой систему, которая преобразует солнечную энергию в энергию теплоты. Устройство использует термосифонную систему нагрева воды, или традиционную насосную систему. В обоих случаях поглощенная тепловая энергия дается в нашем случае, на панели с мощными источниками света.

Анодированный алюминиевый корпус.

Рабочая панель инструментов расположена на передней панели. Схема на передней панели с похожим распределением элементов на реальном устройстве.

Солнечные панели (тепловые солнечные коллекторы):
Металлическая структура. Солнечная панель выполнена из поликарбоната, с полипропиленовым трубам. Трубы (уже подготовленные) для подключения к панели и аккумулятору. Датчики температуры. Аккумулятор бака 30 л.

Солнечный симулятор:
Алюминиевая конструкция регулируемая по высоте.

Насосное оборудование:
Импульсный насос, управляемый компьютером. 2 расходомера. 5 датчиков температуры в различных точках устройства.

На передней панели отображена диаграмма процессов.
Элементы контроля устройством постоянно управляется с ПК. Графическое отображение на ПК всех параметров, задействованных в процессе одновременно.
Предоставление графиков кривых в режиме реального времени. Все величины датчиков могут изменяться с клавиатуры в любой момент. Существует защита и фильтрация сигналов, чтобы избежать внешнего вмешательства.
Контроль в режиме реального времени и гибкость изменений всех параметров осуществляется с клавиатуры ПК в любой момент в течение процесса.
Открытый контроль всех параметров, задействованных в процессе в любое время и в режиме реального времени. Существует 3 режима безопасности: механический в устройстве, электронный в коробке интерфейсе для управления и третий в Программном Обеспечении (ПО) для Контроля.

Технические характеристики

Напряжение электропитания, 220 В
Частота питающего напряжения, 50 Гц.
Масса, до 80 кг.
